Kanalizasyon pompaları hakkında temel bilgi

Kanalizasyon pompalarıtıkanmayan pompalar kategorisine girin ve çoğunlukla dalgıç ve kuru kurulmuş modeller olmak üzere çeşitli tiplerde gelir. Şu anda, en yaygın dalgıç tipi WQ serisi dalgıç kanalizasyon pompasıdır, tipik kuru takılanlar arasında W serisi yatay kanalizasyon pompası ve WL serisi dikey kanalizasyon pompası bulunmaktadır.

Bu pompalar öncelikle belediye kanalizasyonunu, gübresini veya lifler ve kağıt hurdalar gibi katı parçacıklar içeren sıvıları taşımak için kullanılır. Genel olarak, aktarılan ortamın sıcaklığı 50 ° C'yi geçmemelidir. Kanalizasyon pompaları ile ilgili büyük bir zorluk, aktarılan ortamın genellikle birbirine dolaştırma veya toplama eğilimi gösteren lifli maddeler içermesidir. Bu, pompanın akış geçişini tıkanmalara eğilimli hale getirir - bir kez engellenir, pompa normal şekilde çalışmaz ve ciddi durumlarda motor yanabilir. Bu tür sorunlar, kentsel yaşamı önemli ölçüde bozan ve çevre korumasına zarar veren kanalizasyon deşarjına yol açar. Bu nedenle, tıkanma direnci ve güvenilirliği, bir kanalizasyon pompasının kalitesini değerlendirmede kritik faktörlerdir.

Diğer pompa türleri gibi, kanalizasyon pompalarının da iki ana bileşeni vardır: pervane ve cilt. Bu iki parçanın performansı doğrudan pompanın genel performansını belirler. Özellikle, bir kanalizasyon pompasının tıkanma direnci, verimliliği, kavitasyon direnci ve aşınma direnci esas olarak pervane ve cilt tarafından garanti edilir. Aşağıda her bileşenin ayrıntılı bir dökümü bulunmaktadır:

1. Pervane yapıları

Kanalizasyon pompaları için pervaneler esas olarak dört tipte sınıflandırılır: sopa tipi (açık ， yarı açık veya kapalı), girdap tipi, kanal tipi (tek kanal ve çift kanal dahil) ve vida-santrifüj tipi.

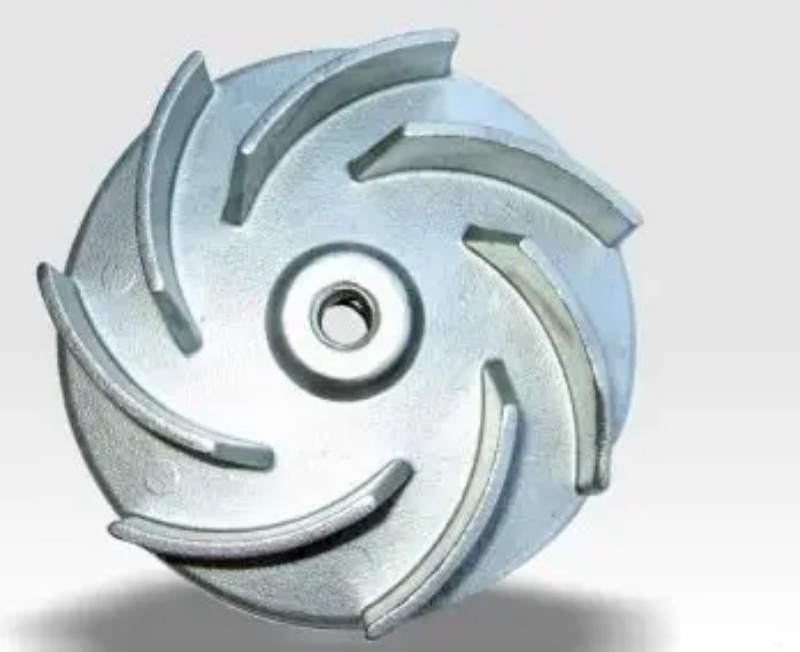

● Açık/yarı açık kanatlı pervaneler: Bu pervane üretimi kolaydır. Çarkın içinde bir tıkanma meydana gelirse, temizlik ve bakım hızlı bir şekilde yapılabilir. Bununla birlikte, uzun süreli operasyon sırasında, aşındırıcı parçacıklar, kanatlar ve ciltin iç duvarı arasındaki boşluğu genişleterek verimliliğin azalmasına yol açacaktır. Bu genişletilmiş boşluk aynı zamanda kanatlardaki basınç farkı dağılımını bozar, bu da pompa üzerinde önemli girdap kayıplarına ve artan eksenel kuvvete neden olur. Ek olarak, geçişteki sıvı akışının stabilitesi tehlikeye atılır, bu da pompa titreşimine neden olur. Açık/yarı açık pervaneler, büyük parçacıklar veya uzun liflere sahip medya iletmek için uygun değildir. Performans açısından, verimlilikleri nispeten düşüktür - standart kapalı pervanelerin yaklaşık% 92'sine bakar - ve kafa eğrileri nispeten düzdür.

● Girdap pervaneleri: Bu tür bir pervane ile donatılmış pompalar için, pervane kısmen veya tamamen cildin akış geçişinden ayrılır. Bu tasarım, pompanın büyük parçacıkları ve uzun lifleri etkili bir şekilde işlemesine izin veren mükemmel tıkanma direnci sağlar. Ciltin içinde, parçacıklar pervane rotasyonu tarafından üretilen girdap akımlarının itilmesi altında hareket eder. Askılı parçacıklar kendi başlarına enerji üretmez, ancak geçişteki sıvı ile enerji değiştirir. Akış sırasında, asılı parçacıklar veya uzun lifler kanatlarla temas etmez, bu nedenle kanat aşınması minimaldir ve aşınma nedeniyle boşluk genişlemesi yoktur. Bu, pompanın verimliliğinin uzun vadeli kullanımdan önemli ölçüde düşmeyeceği anlamına gelir. Vorteks pervane pompaları, büyük parçacıklar ve uzun liflere sahip medya taşımak için idealdir. Bununla birlikte, verimlilikleri nispeten düşüktür - sadece standart kapalı pervanelerin yaklaşık% 70'i - ve performans eğrileri düzdür.

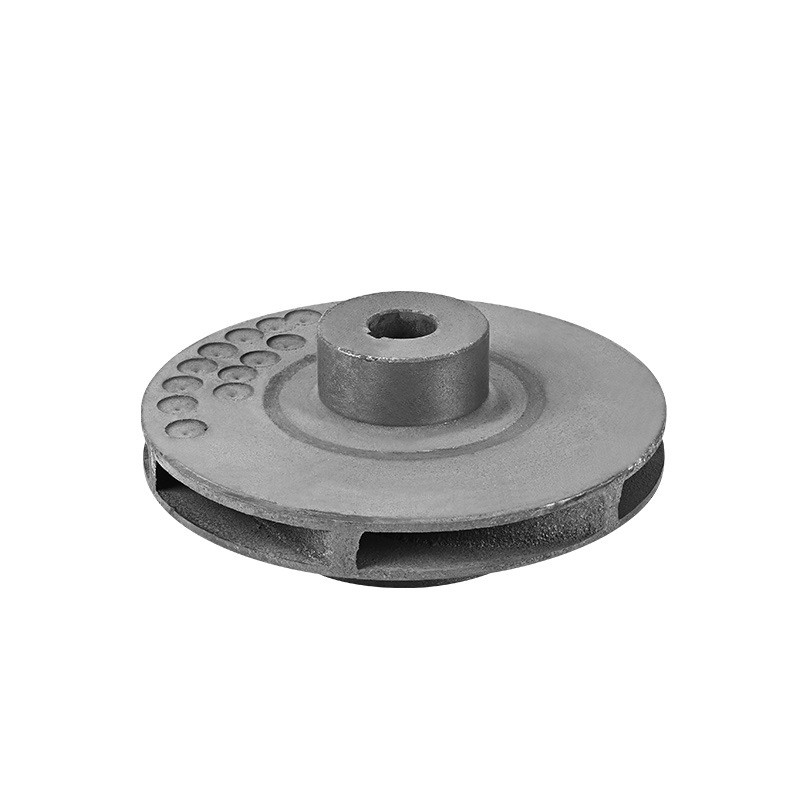

● Kapalı pervaneler: Kapalı pervaneler yüksek verimlilik sağlar ve uzun vadeli çalışma sırasında istikrarlı bir performans sağlar. Kapalı pervaneli pompalar daha küçük eksenel kuvvetlere sahiptir ve ön ve arka kapaklara yardımcı kanatlar takılabilir. Ön kapaktaki yardımcı kanatlar, pervane girişindeki girdap kayıplarını azaltır ve sızdırmazlık halkasındaki parçacık aşınmasını en aza indirir. Arka kapaktaki kişiler sadece eksenel kuvveti dengelemekle kalmaz, aynı zamanda asılı parçacıkların mekanik conta odasına girmesini ve mekanik contayı korur. Kapalı pervanelerin ana dezavantajı zayıf tıkanma direncidir - lifler tarafından kolayca dolaşırlar ve büyük parçacıklar (veya uzun lifler) içeren tedavi edilmemiş kanalizasyon aktarmaya uygun değildir.

● Kanal Partileri: Bu pervanelerin geleneksel kanatları yoktur; Bunun yerine, girişten çıkışa kadar uzanan kavisli bir akış geçişine sahiptirler. Bu tasarım, güçlü bir tıkanma direnci sundukları için medya büyük parçacıklar ve uzun liflerle iletmek için idealdir. Performans açısından, verimlilikleri standart kapalı pervane ile karşılaştırılabilir. Bununla birlikte, kanal pervaneli pompalar, aşırı güç sorunlarını önleyen daha dik bir kafa eğrisine ve kararlı bir güç eğrisine sahiptir. Bununla birlikte, kavitasyon direncleri kapalı pervaneler kadar iyi değildir, bu nedenle basınçlı girişleri olan pompalar için özellikle uygundurlar.

● Vida-sentrifüj pervaneler: Bu pervaneler, konik bir göbek üzerindeki emme portundan eksenel olarak uzanan spiral kanatları bükülmüş. Bu pervane tipine sahip pompalar, pozitif bir yer değiştirme pompasının ve bir santrifüj pompanın işlevlerini birleştirir. Askıya alınan parçacıklar kanatlardan geçtiğinde, pompanın herhangi bir iç kısımıyla çarpışmazlar ve aktarılan ortamda minimum hasar sağlarlar. Spiral tasarım ayrıca asılı parçacıkların geçişini arttırır, bu pompaları büyük parçacıklar, uzun lifler veya yüksek konsantrasyonlarla ortamı iletmeye uygun hale getirir. Aktarılan ortama verilen hasarı en aza indirmenin katı bir gereklilik olduğu senaryolarda mükemmeldir. Performans açısından, bu pompalar dik bir düşen kafa eğrisine ve düz bir güç eğrisine sahiptir.

2. Voles (Basınç Odaları)

Kanalizasyon pompalarında kullanılan en yaygın volute tipi volute gövdesidir. Yerleşik dalgıç pompalar için, radyal difüzörler veya kanal tipi difüzörler genellikle tercih edilir. Volute kasaları üç tasarımda gelir: spiral, dairesel ve ara (yarı-sppiral).

● Spiral Voles: Bunlar, karmaşık yapıları ve safsızlıkları yakalama eğilimleri nedeniyle kanalizasyon pompalarında nadiren kullanılır.

● Halka şeklindeki ciltler: Basit bir yapı ve kolay üretim süreci ile, halka şeklinde ciltler bir zamanlar küçük bir şekilde yaygın olarak kullanıldıkanalizasyon pompaları. Bununla birlikte, ara ciltlerin tanıtılmasından bu yana uygulama aralıkları kademeli olarak küçülmüştür.

● Ara (yarı-sppiral) Voles: Bu ciltler, spiral hacimlerin yüksek verimliliğini ve halka şeklindeki hacimlerin güçlü geçirgenliğini (tıkanma direnci) birleştirir. Sonuç olarak, üreticilerden artan ilgi gördüler.

Çözüm

Özünde, herhangi bir kanalizasyon pompası serisi, taşınan ortam ve kurulum koşullarının gereksinimlerini karşılamak için tasarlanmış farklı pervane tipleri ve volute tasarımlarının bir kombinasyonudur. Pervane ve cilt en uygun şekilde eşleştirildiği sürece, pompanın toplam performansı - tıkanma direnci, verimlilik ve güvenilirlik de dahil olmak üzere - garanti edilecektir.
